Valve overview

Series D942X Electric Double Eccentric Butterfly Valve

D942X电动双偏心蝶阀

D942X电动双偏心蝶阀是一种采用双偏心结构设计的管路控制设备,其阀杆轴线同时偏离蝶板密封面中心线和管道中心线,形成独特的双偏心轨迹,使蝶板开启时能迅速脱离阀座密封面,显著减少密封副之间的摩擦磨损,降低操作扭矩并延长阀门使用寿命;阀门采用对夹式连接,通过双头螺栓夹持于两片管道法兰之间,结构紧凑、安装便捷,蝶板密封圈采用丁腈橡胶、乙丙橡胶等弹性材料形成软密封副,配合电动执行机构驱动阀杆旋转90°即可实现精确的流量调节与快速启闭,广泛应用于水处理、暖通空调及化工等行业的给排水与腐蚀性介质管道系统。

型号: D942X
规格: DN50-DN3000
公称压力: PN6~PN16
适用介质: 水、油品、蒸汽
适用温度: ≤ 80 ℃
阀体材质: 球墨铸铁、不锈钢
连接方式: 法兰
驱动方式: 电动
Key features icon

特点

1、双偏心结构,磨损小寿命长:采用双偏心设计,阀杆轴线同时偏离蝶板密封面中心线和管道中心线,使蝶板开启瞬间即脱离阀座密封面,消除不必要的挤压和摩擦,显著降低操作扭矩,大幅延长阀门使用寿命。

2、启闭迅速,操作扭矩小:蝶板旋转90°即可实现全开或全关,配合电动执行机构可实现快速启闭控制;由于双偏心结构的扭矩减小效应,所需操作力矩小,可选用更小功率的执行器,降低配套成本。

3、流体阻力小:蝶板设计为流线型,当阀门全开时,蝶板与介质流向平行,流体通道近似直通管,介质流动顺畅,压力损失极小,节能效果显著。

4、密封性能优良:采用软密封副结构,蝶板密封圈采用丁腈橡胶、乙丙橡胶或氟橡胶等优质弹性材料,与不锈钢或合金钢阀座形成可靠的密封副,可实现双向零泄漏密封,满足中低压工况的严密性要求。

5、结构紧凑,安装维护方便:采用对夹式连接设计,结构长度短,体积小,重量轻,特别适用于空间受限的安装场合;阀门零部件设计标准化程度高,拆卸更换密封件等维护操作简单便捷。

6、适用工况广泛:阀体可采用铸铁、球墨铸铁、碳钢、不锈钢等多种材质,密封圈材料可根据介质特性选择不同配方橡胶,配合电动执行机构的远程自动控制功能,可广泛应用于水处理、暖通空调、给排水、轻工、化工等行业的液体、气体及粉状介质的管路系统。

Performance specs icon

性能规范表

性能规范表Performance Specification Table
公称压力Nominal pressure0.6/1.0/1.6MPa
强度试验压力Strength Test Pressure0.9/1.5/2.4
密封试验压力Seal Test Pressure0.66/1.1/1.76
适用温度Applicable Temperature≤80℃


结构图

Structural diagram

零部件名称材料表

阀体body球墨铸铁、不锈钢Ductile iron, stainless steel
蝶板disc球墨铸铁、不锈钢Ductile Iron, Stainless Steel
密封阀座seat三元乙丙橡胶EPDM
阀杆stem不锈钢Stainless Steel


外形安装尺寸表

/storage/20260820/wbs1787187425BVCpjz13.png
DNLH1H2PN6PN10PN16
InchDNmmSeries13Series14DKbn-ΦdDKbn-ΦdDKbn-Φd
25010815083306140110164-14165125194-19165125194-19
2-1/26511217093321160130164-14185145194-19185145194-19
380114180100346190150184-19200160198-19200160194-19
4100127190110387210170184-19220180198-19220180198-19
5125140200125411240200208-19250210198-19250210198-19
6150140210143447265225208-19285240198-23285240198-23
8200152230170607320280228-19340295208-233402952012-23
102501652501936883753352412-193953502212-234053552212-28
123001782702237424403952412-2344540024.512-2346041024.512-28
143501902902537974904452612-2350546024.516-2352047026.516-28
164002163102839305404952816-2356551524.516-285805252816-31
184502223303089755955502816-2361556525.520-286405853020-31
2050022935033510656456003020-2367062026.520-2871565031.520-34
2460026739039012257557053020-267807253020-318407703620-37
2870029243044813438608103224-2689584032.524-3191084039.524-37
3280031847050814639759203424-3110159503524-3410259504324-40
369003305105581616107510203624-311115105037.528-341125105046.528-40
4010004105506151711117511203628-31123011604028-37125511705028-43
4812004706307281971140513404032-34145513804532-40148513905732-49
5614005307108382218163015604436-37167515904636-43168515906036-49
6416006007909582578183017604840-37191518204940-49193018206540-56
72180067087010582689204519705044-40211520205244-49213020207044-56
80200076095011633022226521805448-43232522305548-49234522307548-62
882200800100011633022226521805448-43232522305548-49234522307548-62
962400850110011633022226521805448-43232522305548-49234522307548-62
1042600900120011633022226521805448-43232522305548-49234522307548-62
1122800950130011633022226521805448-43232522305548-49234522307548-62
12030001000140011633022226521805448-43232522305548-49234522307548-62


相关技术文章

Q61F 全焊接球阀深度解析:直埋式结构、加长阀杆与泄放系统全解

Q61F 全焊接球阀深度解析:直埋式结构、加长阀杆与泄放系统全解

Q61F 全焊接球阀深度解析:直埋式结构、加长阀杆与泄放系统全解

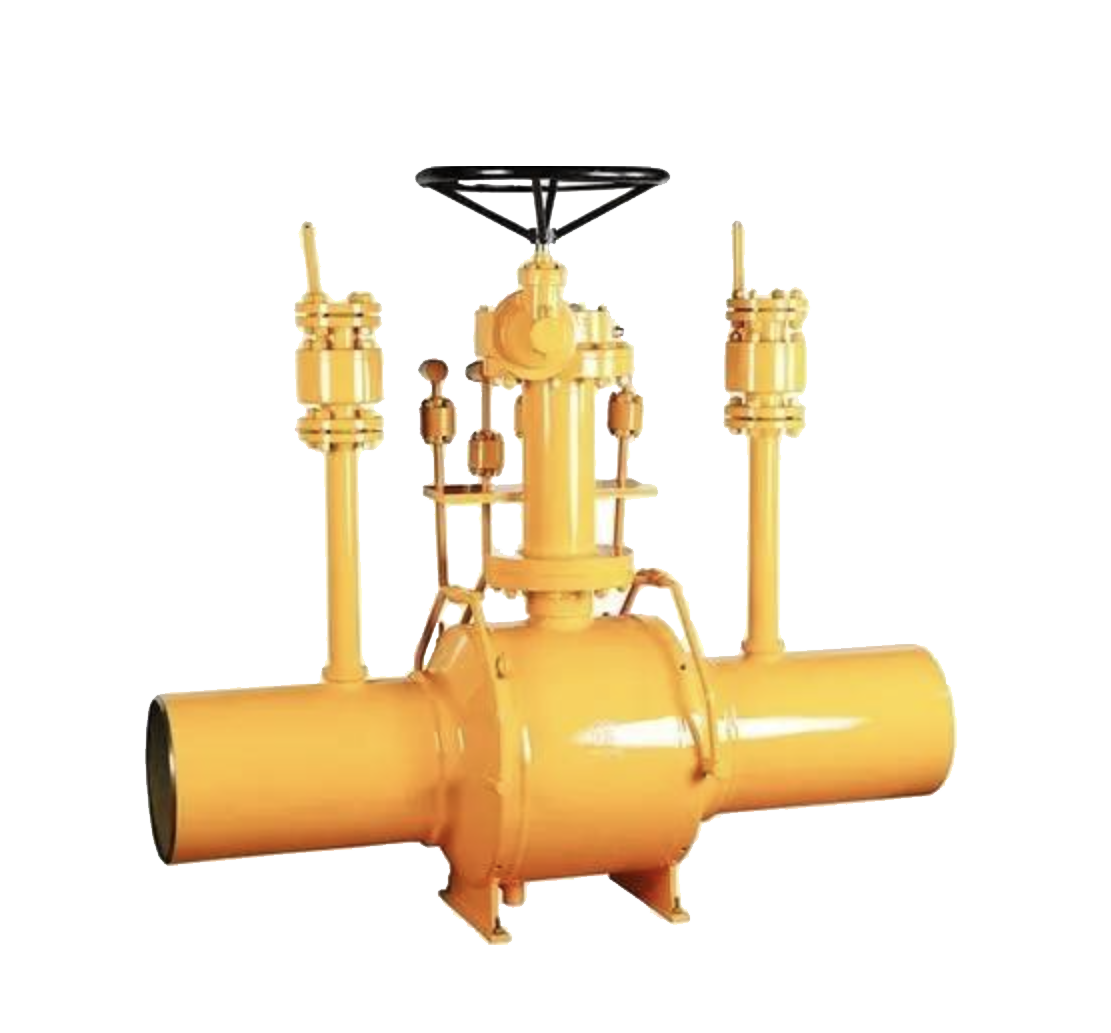

导语: 在横跨荒野的国家级天然气长输管线、城市集中供热大动脉中,法兰连接的阀门因为螺栓松动或密封垫片老化,极易引发灾难性的泄漏。为此,工业界采用了拥有“无缝盔甲”的管道卫士——Q61F 全焊接球阀。今天,我们将通过一张高清实拍图,为您深度解码这款重型工业阀门,从黄色的防腐外衣、加长阀杆隔离系统,到两侧的安全泄放阀组,带您了解长距离输送管线安全运行的基石。



一、 型号与结构初探:为什么它没有法兰?

这台风机的型号 Q61F 暗含了它的核心逻辑:

  • Q:代表球阀,内部球体旋转 90° 启闭。
  • 6:代表连接方式为对焊(Butt Welding)。
  • 1:代表结构形式为浮动球(或根据口径采用固定球,侧装/顶装式)。
  • F:代表内部为聚四氟乙烯(PTFE)或增强聚四氟乙烯软密封(适用于天然气及水热介质)。

最直观的特征——两端无法兰:如图所示,阀门两端没有用于穿螺栓的法兰盘,而是两截长直管。安装时,施工人员将这两根短管直接与相邻的管道进行全焊透对接焊。这使得阀门和管道融为一体,彻底根除了法兰密封面漏气的可能性,实现了真正的“零外漏”。



二、 核心防腐设计:黄色防腐涂层与直埋结构

  1. 醒目的黄色涂装:图片中阀门表面覆盖着一层亮黄色的涂层。在天然气和城市燃气行业,黄色是“可燃气体”管道的国际通用标准色。这层涂层不仅仅是颜色标识,更是一层重防腐涂层(如环氧粉末涂层或三层PE防腐)。由于全焊接球阀大量用于直埋(直接埋入地下)施工,这层防腐层能够抵抗土壤中的酸碱腐蚀、地下水侵蚀以及杂散电流电化学腐蚀,确保阀门在地下埋藏数十年而不生锈。
  2. 底部支撑支脚:阀体下方焊有 两个厚实的金属支脚(底座)。因为全焊接球阀及附带组件非常沉重,在施工时,这两个支脚承担着阀门的重量,确保其在基坑中平稳放置,防止因焊接应力或土壤沉降导致阀体受力变形。


三、 人性化与安全设计:长阀杆与泄放系统

图中顶部和两侧复杂的管件结构,是全焊接球阀区别于普通阀门的“智慧所在”。

1. 加长阀杆与操作平台(加长颈)

  • 物理防冻/防卡死:阀门顶部有一根非常高的(加长)阀杆,顶部装有黑色蜗轮蜗杆手轮。由于阀门埋在地下数米深,如果操作箱暴露在地表,冬季地表的极寒会顺着阀杆传导至地下的密封圈处,导致结冰卡涩。加长阀杆将传动箱提升到了地表常温区域,确保了恶劣天气下的顺畅操作。
  • 隔离保冷:在某些地区,加长阀杆内部或外部还需包裹厚厚的保冷层,防止内部天然气因压力骤降而产生“节流效应”结冰(水合物形成)。

2. 两侧垂直管件(双放散/排污/泄压系统)

  • 安全注脂与泄压:阀门两侧向上突出的两个小型阀门组件,通常是 注脂阀(Injection Valve)、排污阀(Drain Valve) 和 放空阀(Vent Valve)。
  • 管线安全保护:在长时间运行后,管线内可能积聚杂质或水份;或者当需要紧急泄压维修时,操作人员可以开启这两个小阀门:排污:排干阀腔内部的积水或污垢。泄压:在维护前释放阀腔内的高压天然气,实现安全作业。紧急注脂:如果主球体密封圈发生轻微泄漏,可以通过注脂阀向密封面注射专用密封脂,进行紧急带压堵漏,防止事故扩大。


四、 核心优势总结与应用场景

Q61F 全焊接球阀具备三大无可替代的优势:

  1. 绝对零外漏:无螺栓法兰,杜绝了外部泄漏隐患。
  2. 无维护长寿命:全焊接封闭结构,内部不受外界环境影响。
  3. 地埋直埋应用:节省地面空间,不阻碍城市交通与农业耕作。

核心应用场景:

  1. 国家天然气长输管线(西气东输等):作为干线截断阀。
  2. 城市天然气管网及燃气管线:大型调压站的主控阀门。
  3. 城市集中供热管网:高温热水管网的地下大流量切换阀。

采购与施工注意事项(极其关键):

  1. 必须严格按规程焊接:因为全焊接阀的阀体就是管道的一部分,安装时必须由持有压力管道焊工证(如氩弧焊+手工电弧焊)的专业焊工进行焊接,且必须进行探伤检测(X射线或超声波),确保焊口无任何瑕疵。
  2. 严禁碰撞防腐层:在吊装、运输和回填过程中,务必保护表面的黄色防腐涂层。一旦划伤,必须立即用配套的防腐补口材料(如热缩带)进行修补,否则埋入地下后极易发生严重腐蚀穿孔。
