蝶阀尺寸图/尺寸表

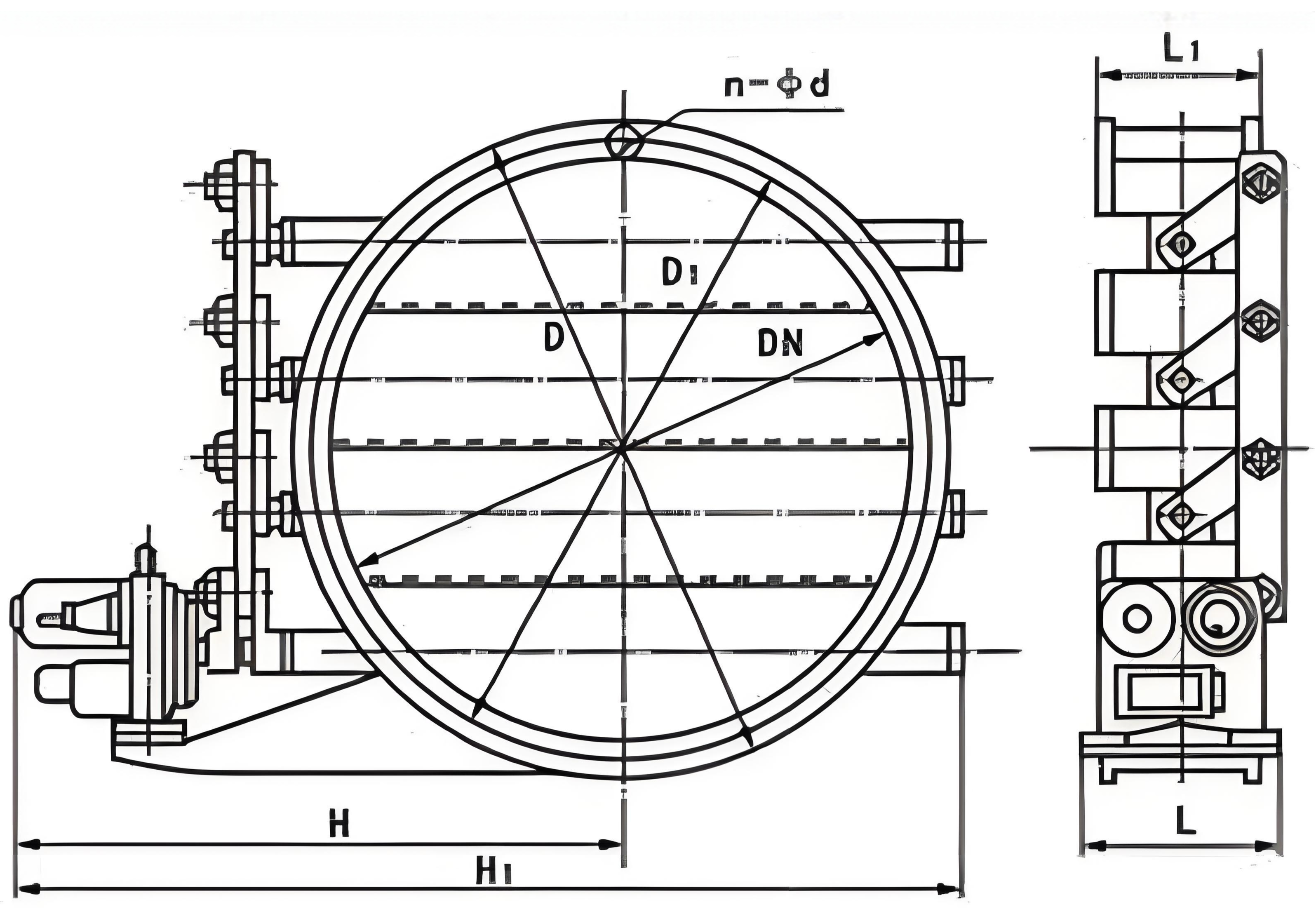

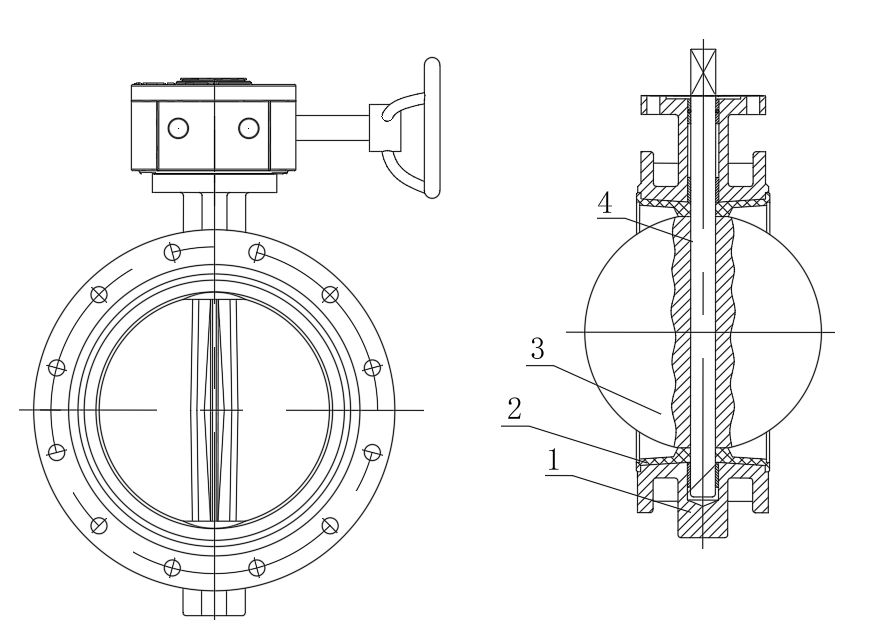

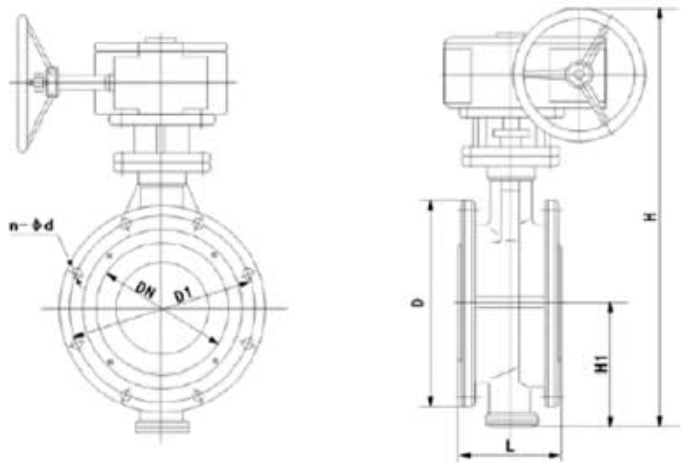

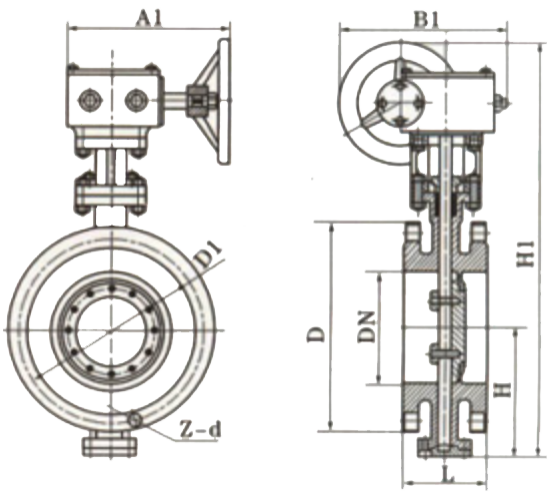

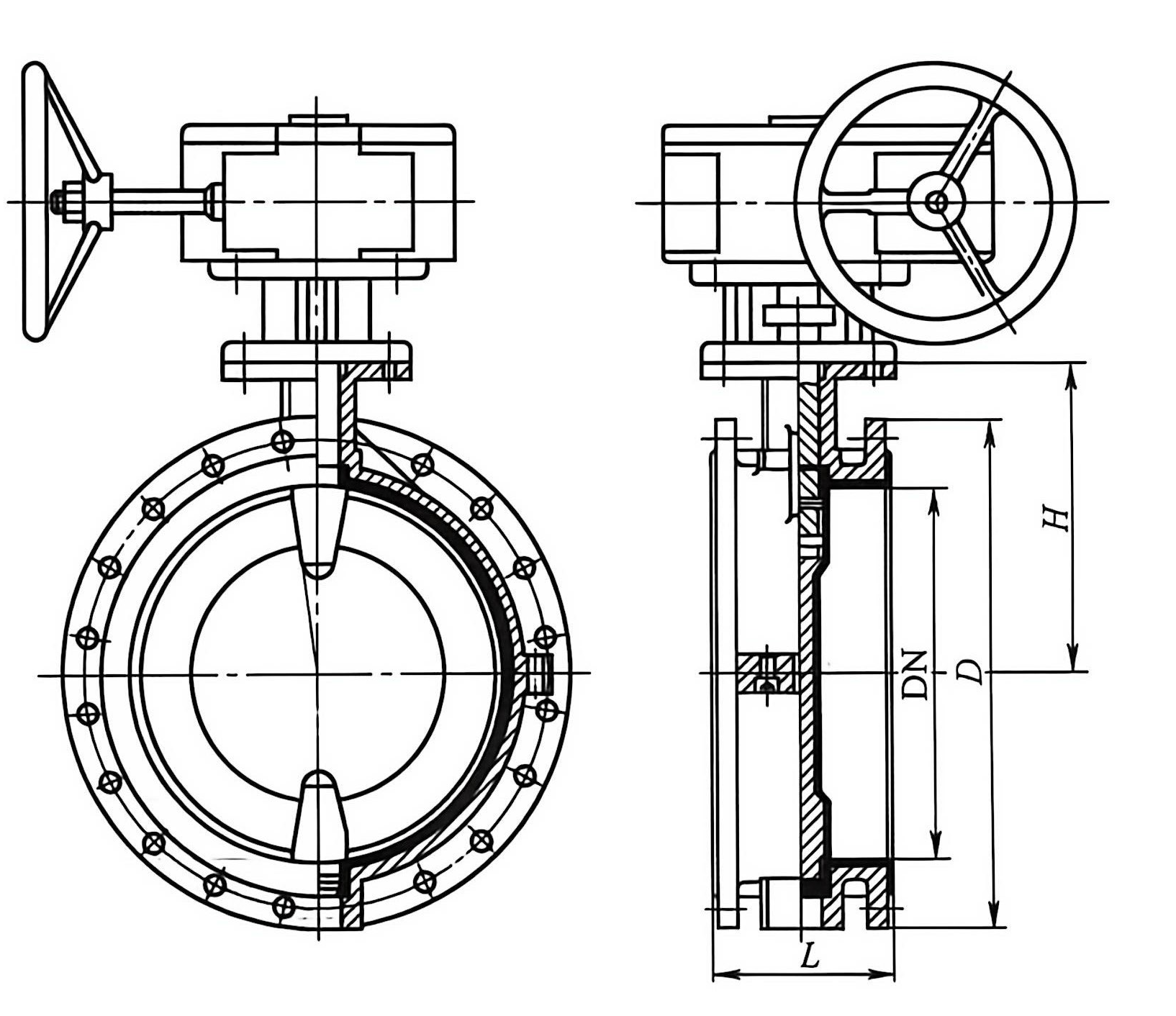

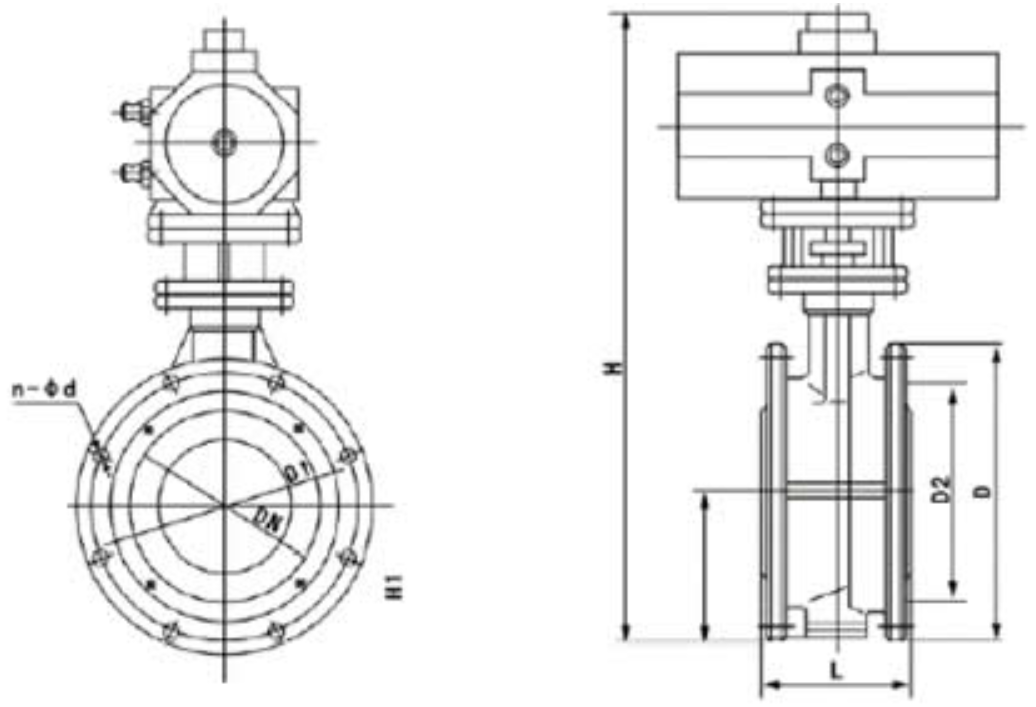

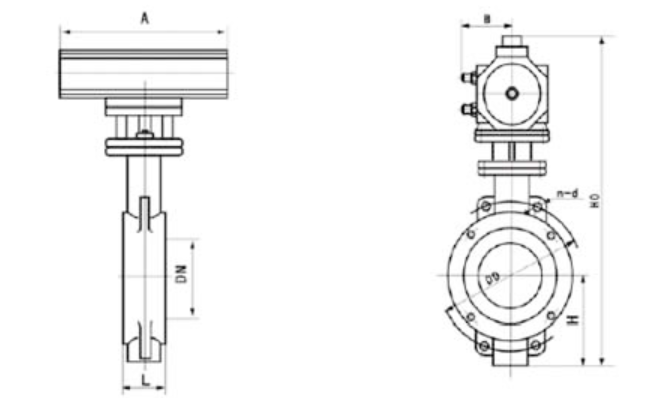

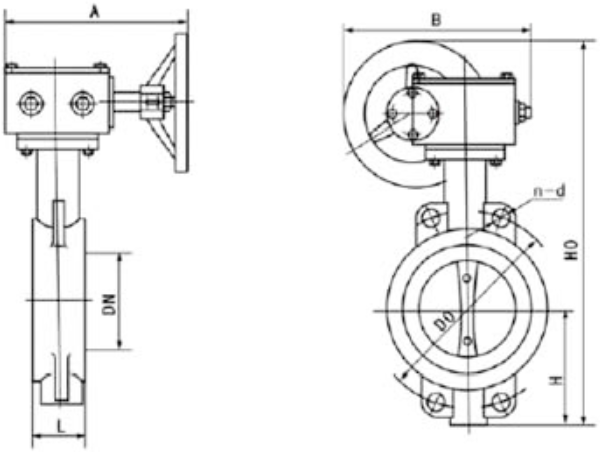

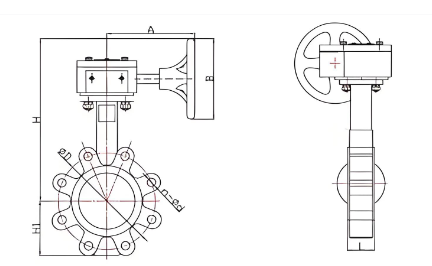

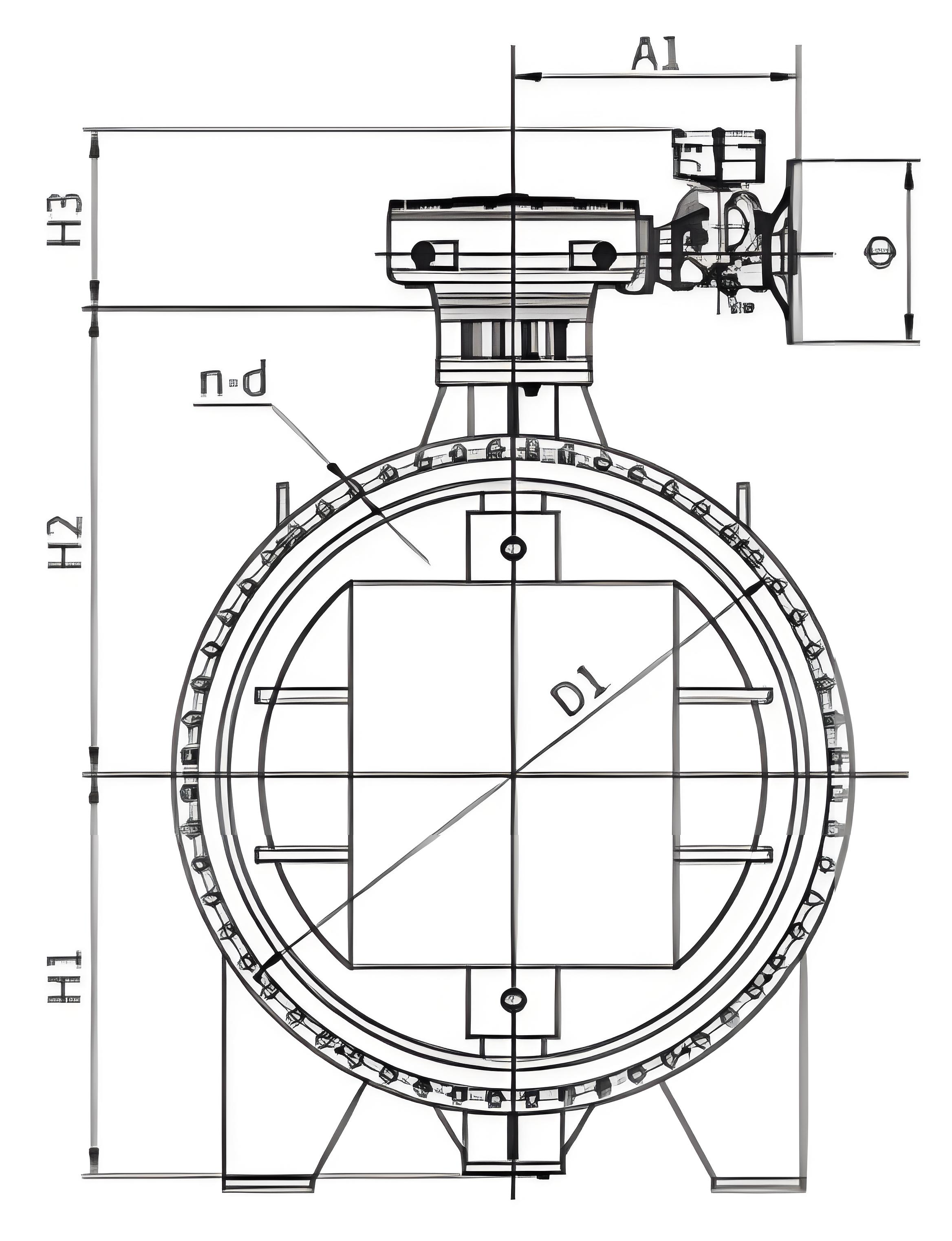

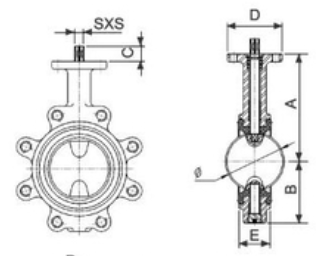

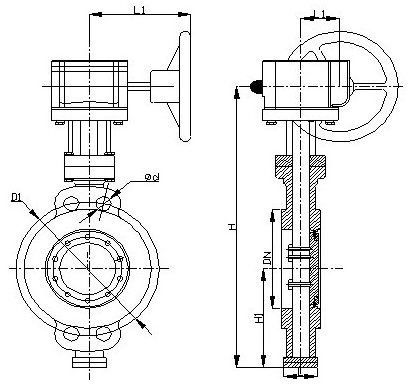

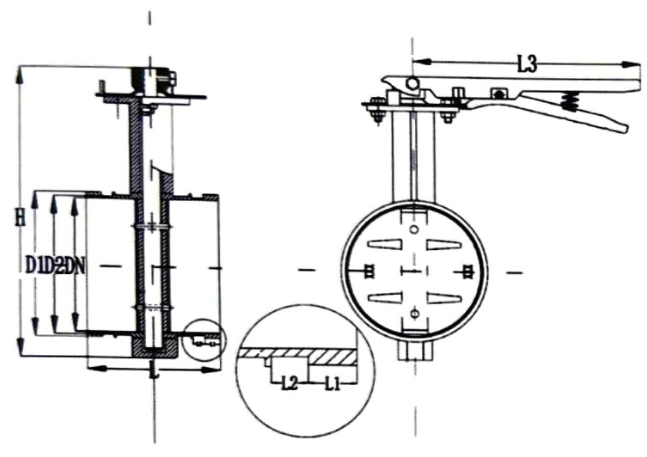

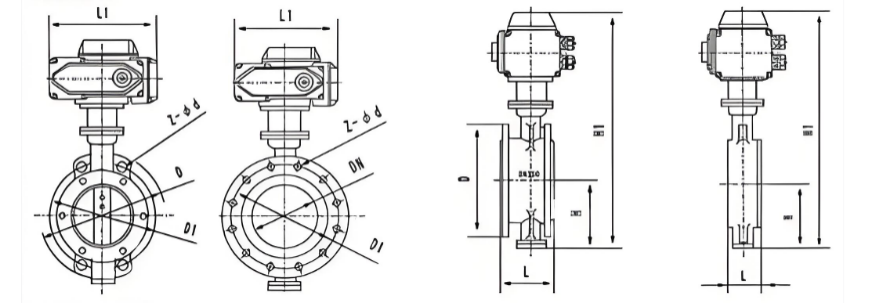

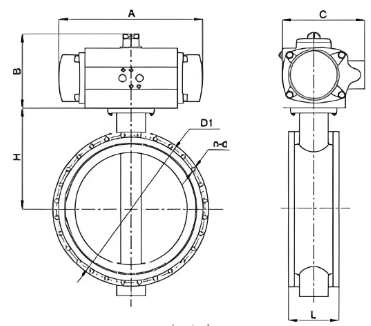

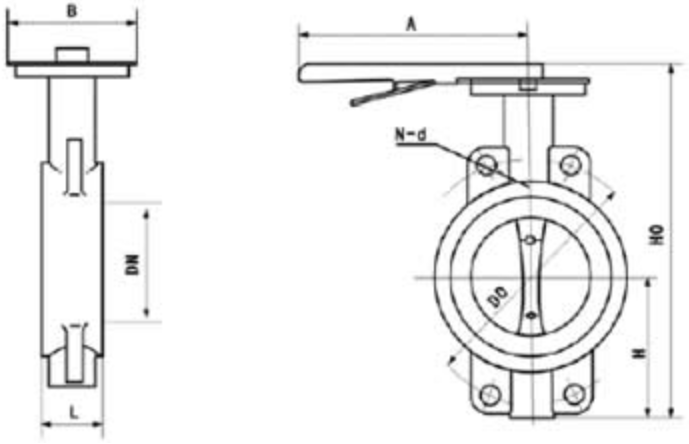

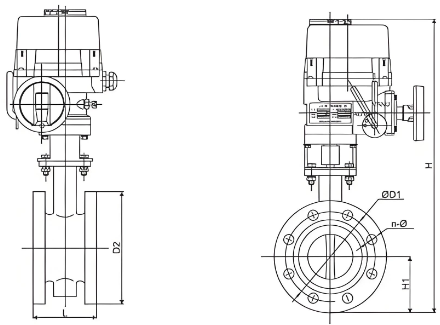

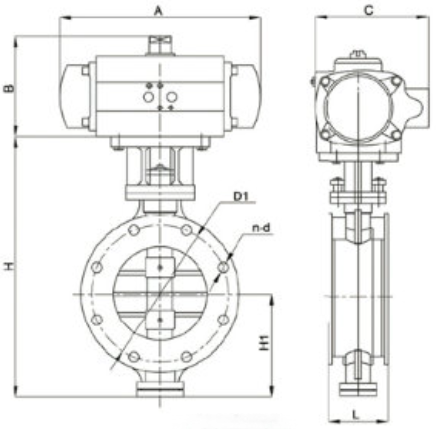

蝶阀尺寸图是用于标注蝶阀外形轮廓、结构尺寸及接口连接尺寸的技术图纸。它以总装图为基础，重点突出阀门的外形尺寸、安装接口参数及重量等与安装和配管直接相关的信息，是工程设计、管道布置及阀门选型中不可或缺的参考依据。蝶阀尺寸图的核心内容包括外形尺寸（高度、宽度、厚度）、接口尺寸（连接方式为法兰时标注法兰外径、螺栓孔中心距、螺栓孔数量与孔径；为对夹式时标注阀体长度L及与管道法兰配合的安装间距）、结构长度（按ISO 5752或GB/T 12238等标准执行）及操作空间要求（手轮或执行器的安装高度与旋转半径）。阀门配置不同驱动装置（手柄、蜗轮箱、气动/电动执行器）时，其安装高度和外形尺寸也不同。
