蝶阀总装/结构图

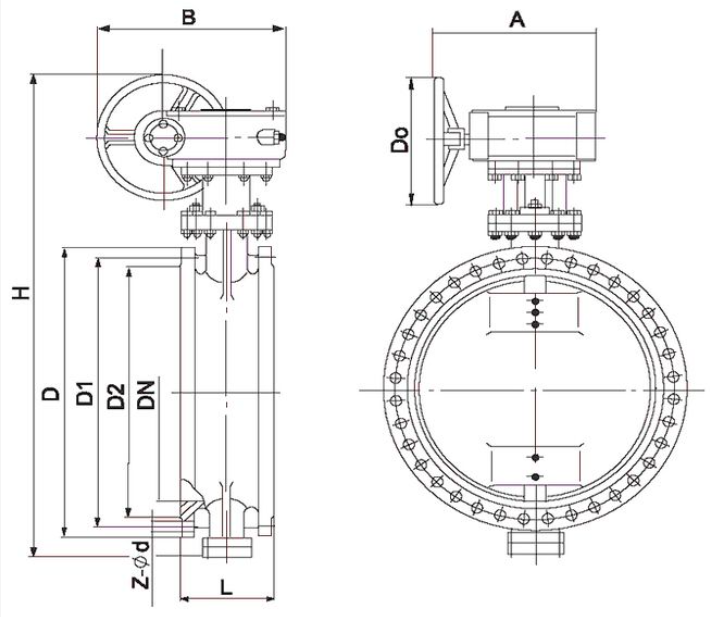

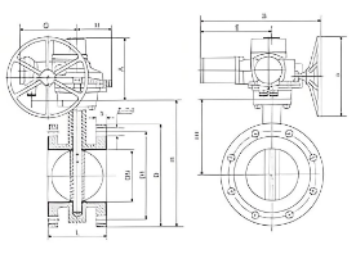

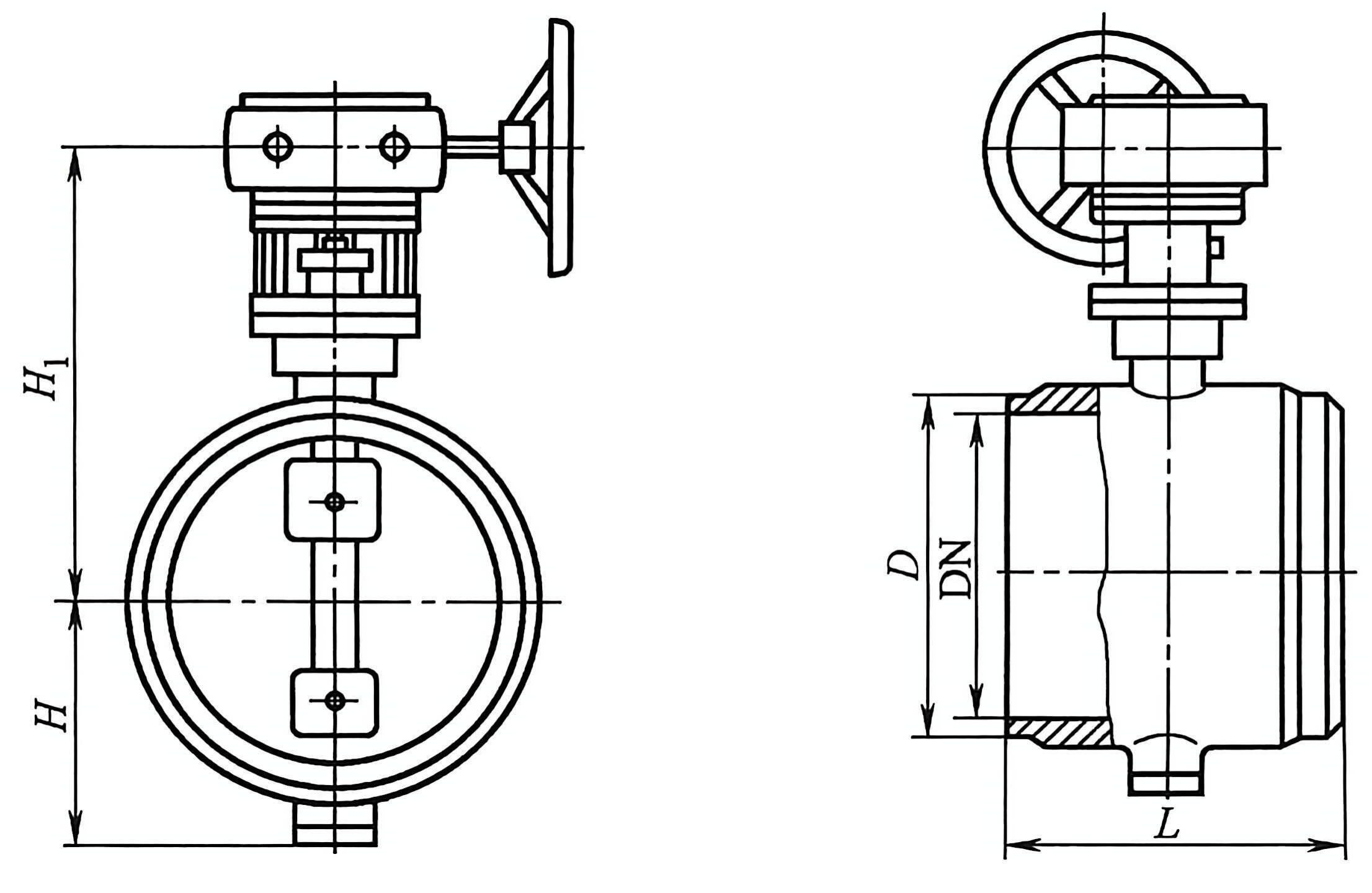

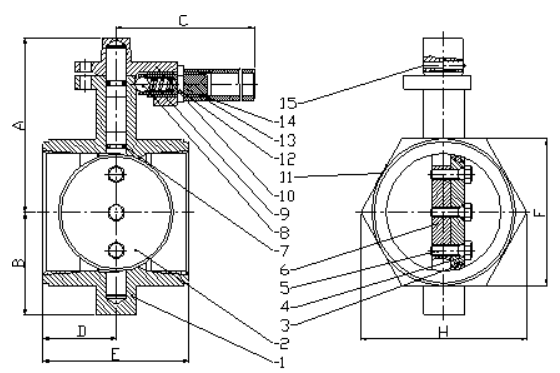

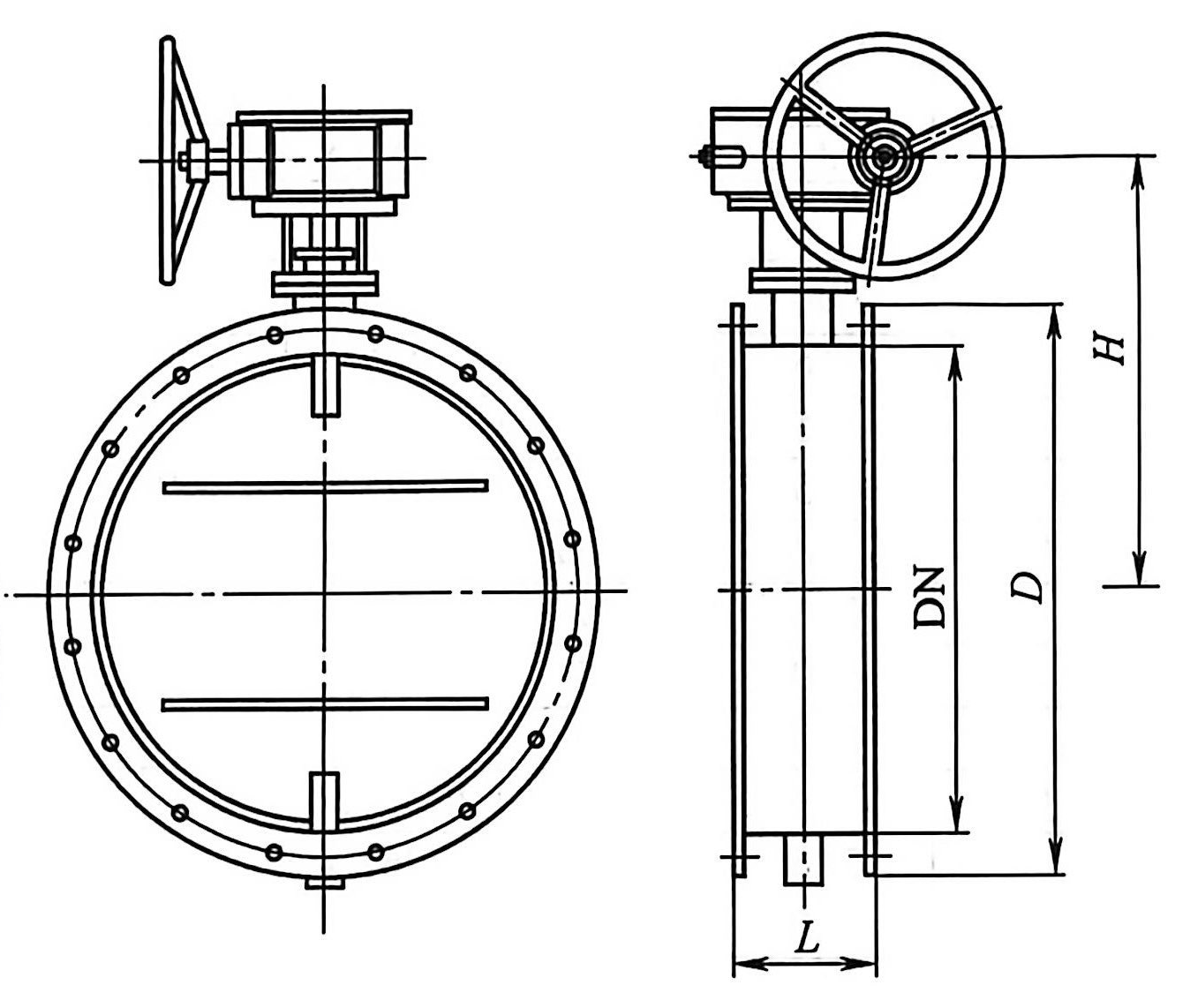

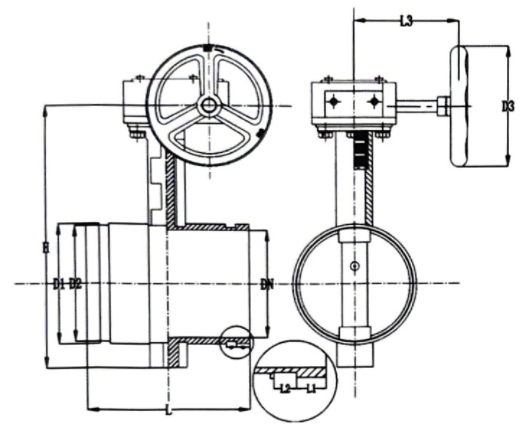

蝶阀结构图（又称蝶阀总装图）是采用正投影、剖视或轴测图等工程制图方法绘制的技术图纸，用于完整展示阀门的各部件装配关系、连接形式及所在位置，是蝶阀设计制造、安装检修和采购选型的重要技术依据。蝶阀结构图的核心内容包括：阀体、蝶板、阀杆、密封圈、填料函、驱动装置（手柄、蜗轮箱或执行器）等主要零部件的装配位置与配合关系，并通过剖视图清晰反映介质的流通通道与密封副结构。配合零部件名称和材料表可以清楚的知道每一个部件的结构名称和材质。
